Описание

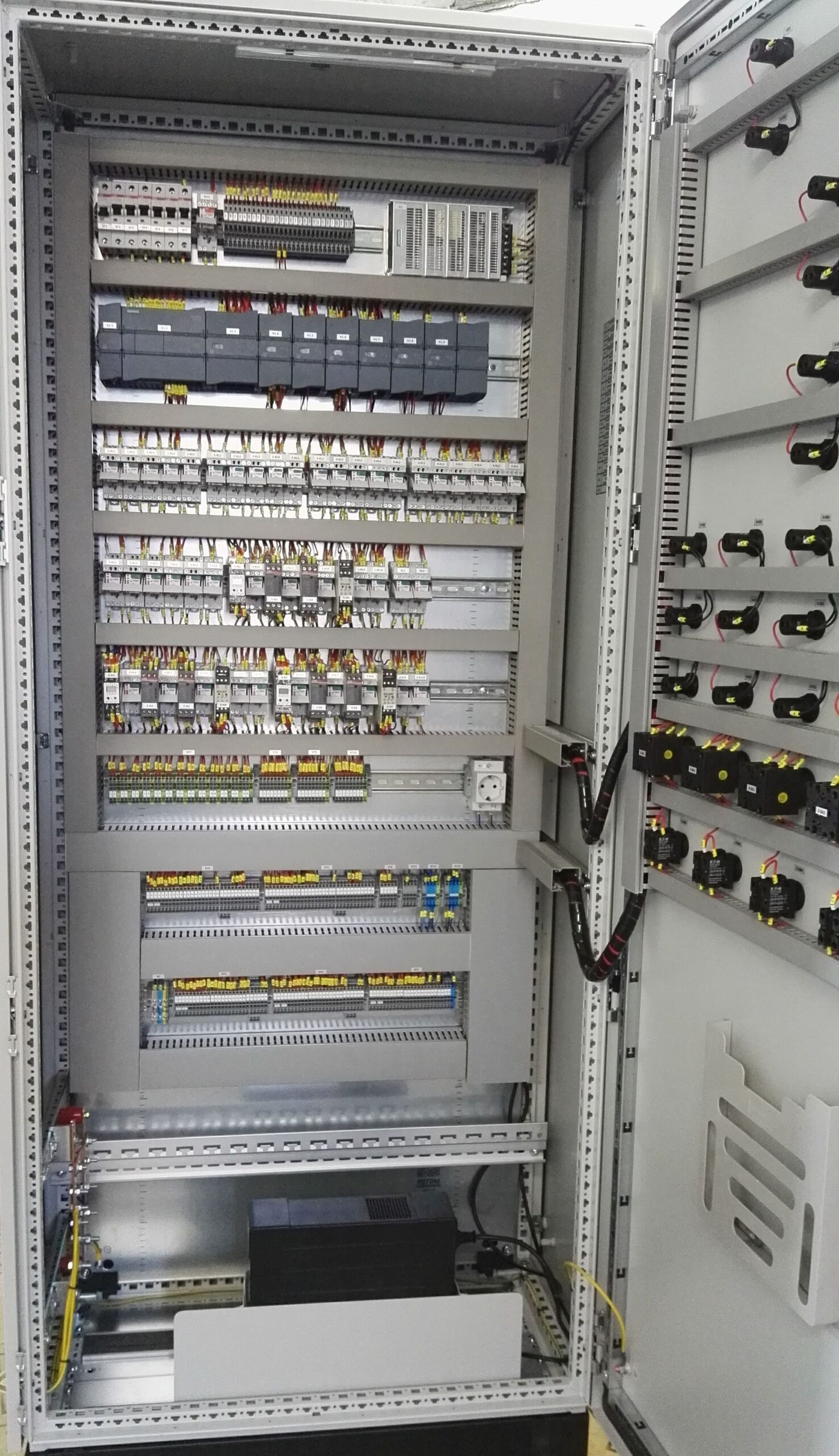

Шкаф автоматики градирни с контуром оборотного водоснабжения предназначен для управления вентиляторами градирни, группой насосных агрегатов, периферийными устройствами и контроля технологического процесса.
Шкаф автоматики обеспечивает надежное и экономичное поддержание заданных параметров давления технологической воды и ее температуры.
Шкаф автоматики работает под управлением установленного в контроллер специализированного программного обеспечения. Которое позволяет настройкой параметров с панели оператора адаптировать систему к параметрам оборудования, требованиям технологического процесса и условиям работы вентиляторов и группы насосных агрегатов.
Шкаф автоматики реализует следующие основные функции:
- Поддержание заданной температуры охлажденной воды;
- поддержание заданного параметра давления на выходе группы насосов;
- контроль уровня и его критических значений в резервуаре;
- автоматический и ручной режим работы;
- включение и отключение насосных агрегатов согласно алгоритму;
- защиту электродвигателей и исполнительных механизмов от аварийных режимов;
- формирование оптимальных переходных режимов пуска и остановки двигателя;
- отображение текущих значений параметров электропривода и технологического процесса на панелях преобразователей частоты, текстовой панели оператора, АРМ диспетчера;
- возможность корректировки поддерживаемых величин, масштабирования первичных датчиков, и пр.;
- визуализация аварийных событий с сохранением в журнал аварий.
